Всем привет. С вами компания 3Dtool!
В настоящее время 3D-сканирование прочно вошло в производственную практику как незаменимый метод высокоточных измерений. Сканирующее оборудование применяется не только на производствах, но и состоит в арсеналах разнообразных организаций — от полиграфических студий до конструкторских отделов и культурных учреждений, активно использующих 3D-сканеры в своей работе. Области применения технологии охватывают множество направлений — от формирования цифровых коллекций до разработки прототипов и обратного проектирования. Также с помощью 3D-сканеров специалисты эффективно контролируют геометрические параметры изделий и проводят точные метрологические исследования.
В зависимости от поставленных задач, требуемой точности, размеров объектов и условий эксплуатации применяются различные типы сканеров. Сегодня самыми распространенными являются лазерные сканеры, используемые в промышленности и метрологии, и сканеры со структурированной подсветкой, более популярные в области 3D-моделирования и создания прототипов. Во втором случае в последнее время также набирает популярность технология NIR (структурированная подсветка в ближнем инфракрасном диапазоне) — усовершенствованный метод сканирования, основанный на принципах традиционной структурированной подсветки, но работающий в невидимом для человеческого глаза спектре.
При выборе 3D-сканера важно понимать специфику ваших задач, бюджет и требования к точности. А что, если спектр решаемых задач достаточно широкий, а покупать сразу два устройства накладно и непрактично? Тогда можно обратить внимание на набирающие в последнее время популярность гибридные 3D-сканеры, сочетающие в себе сразу несколько технологий сканирования. Гибридные сканеры предоставляют больше возможностей для сложных проектов и работы с различными объектами, и, благодаря высокой конкуренции производителей, уже не требуют значительных инвестиций. В большинстве случаев рекомендуется начать с лазерного сканера и перейти к гибридному при расширении спектра задач и накоплении опыта работы с 3D-сканированием.
Среди недорогих лазерных 3D-сканеров для промышленного применения можно выделить несколько отечественных моделей, таких как Scanform L5 и RangeVision Helix. Они находятся примерно в одной ценовой категории и успешно применяются в прототипировании и дизайне, контроле геометрии и обратном проектировании, создании цифровых архивов и тюнинге. Гибридные сканеры стоят дороже, но с развитием рынка и появлением новых моделей стоимость постепенно снижается. Один из примеров — серия Raptor от Creality по вполне доступным ценам.

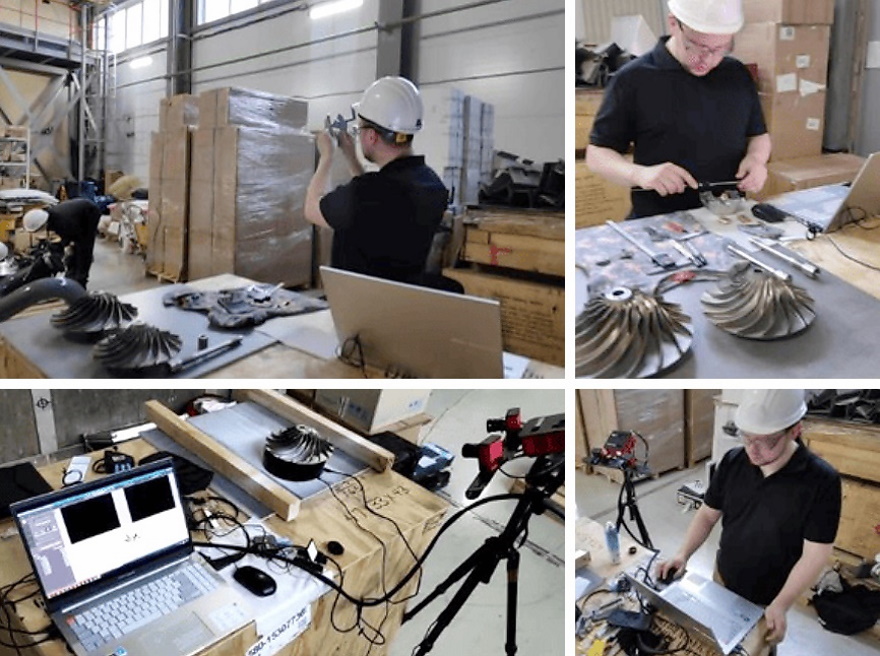

Scanform L5 представляет собой современное решение для профессионалов, которым требуется высокая точность, производительность и мобильность. Сканер внесен в Государственный реестр средств измерений. Благодаря высоким техническим характеристикам и универсальности это оборудование пользуется популярностью и считается надежным инструментом измерений.
3D-сканер Scanform L5 использует в качестве источника света пять параллельных лазерных линий второго класса безопасности, позволяющих получать данные с точностью до 0,04 мм со скоростью 1 100 000 точек в секунду. Сканер оборудован промышленными монохромными камерами c чувствительными матрицами.

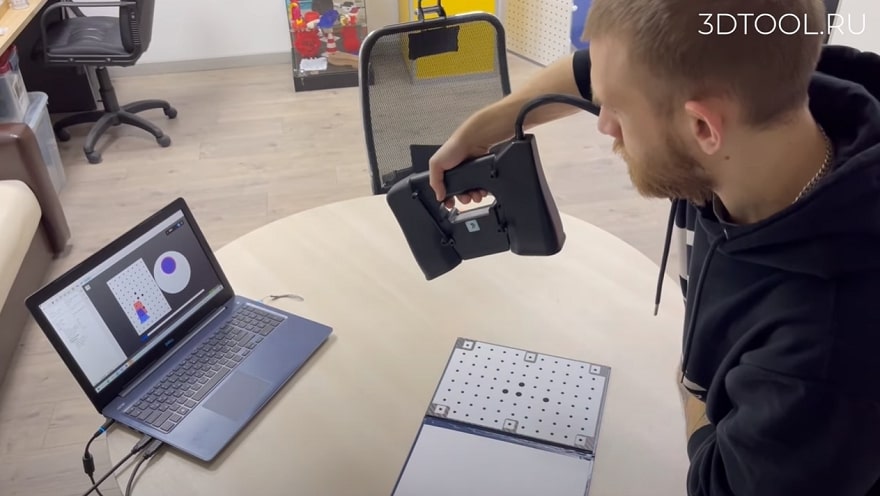

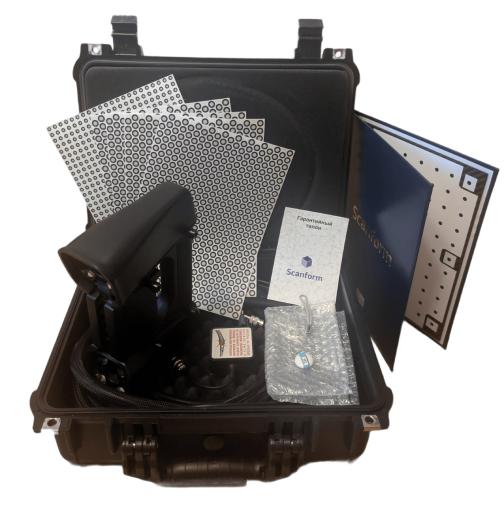

Корпус выполнен из качественного пластика, а вес сканирующего модуля составляет всего 950 грамм, что обеспечивает удобство транспортировки и эксплуатации в любых условиях. Сканер легко помещается в противоударный кейс, поставляемый в комплекте. Калибровка Scanform L5 не составляет особого труда, осуществляется в течение одной-двух минут и обеспечивает стабильную повторяемость и воспроизводимость измерений.

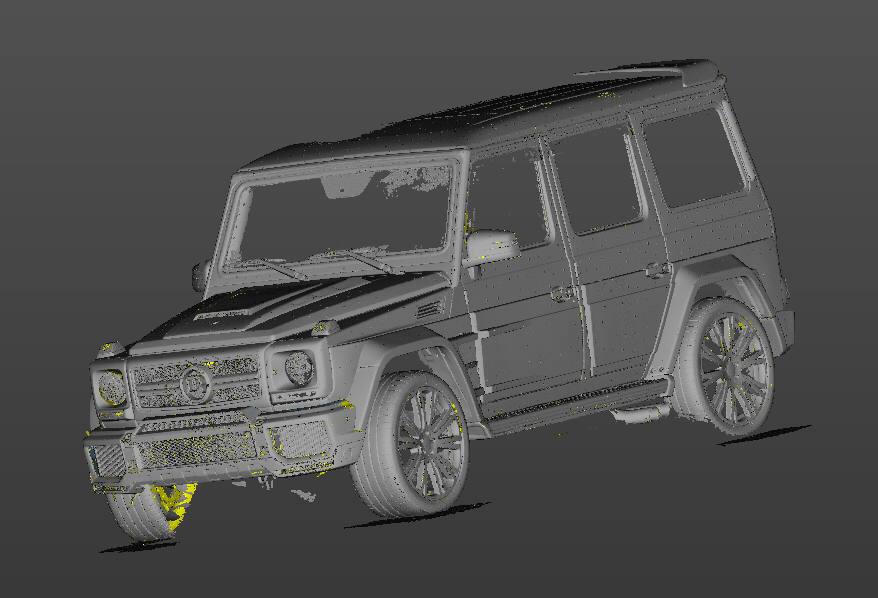

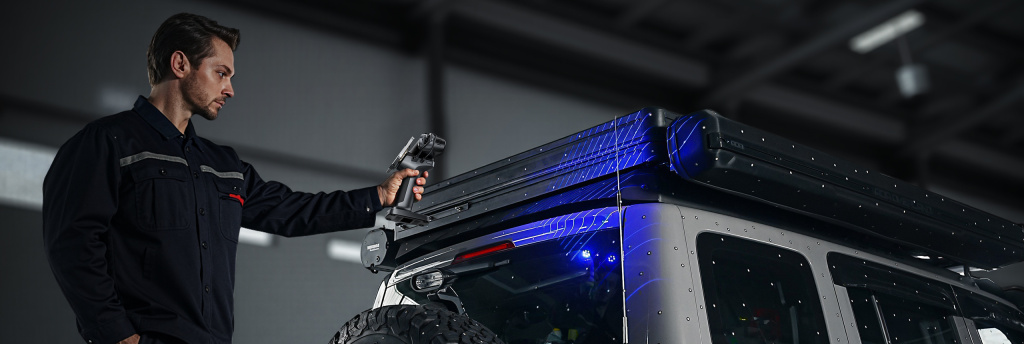

Область сканирования составляет 300х480 мм при рекомендуемом расстоянии до объектов 470 мм. Заявленный диапазон размеров сканируемых объектов — от 0,1 до 4 метров, что позволяет с легкостью оцифровать не только небольшие объекты, но и достаточно крупные, к примеру автомобили или яхты. ScanForm L5 справляется с оцифровкой черных и отражающих поверхностей без матирующих спреев, но требует использования маркеров.

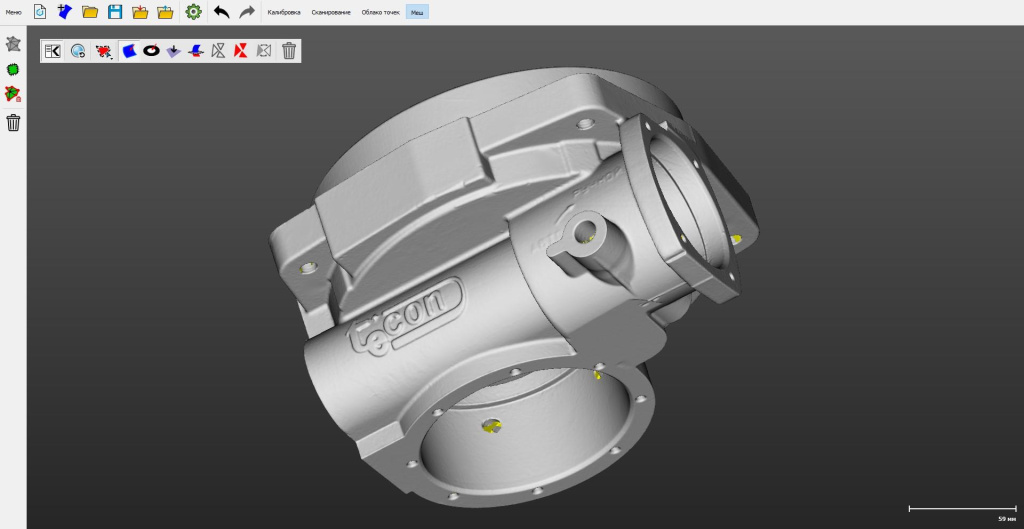

Поставляемое в комплекте программное обеспечение Scanform 3D с неограниченной по времени лицензией разработано с расчетом на пользователей с различными уровнями знаний, обладает богатым функционалом и предлагает широкий выбор настроек.
Технические характеристики 3D-сканера Scanform L5:
3D-сканер Scanform L5 можно приобрести в нашем магазине за 455 000 рублей, а с первичной поверкой — за 495 000 рублей.
Видеообзор сканера Scanform L5:

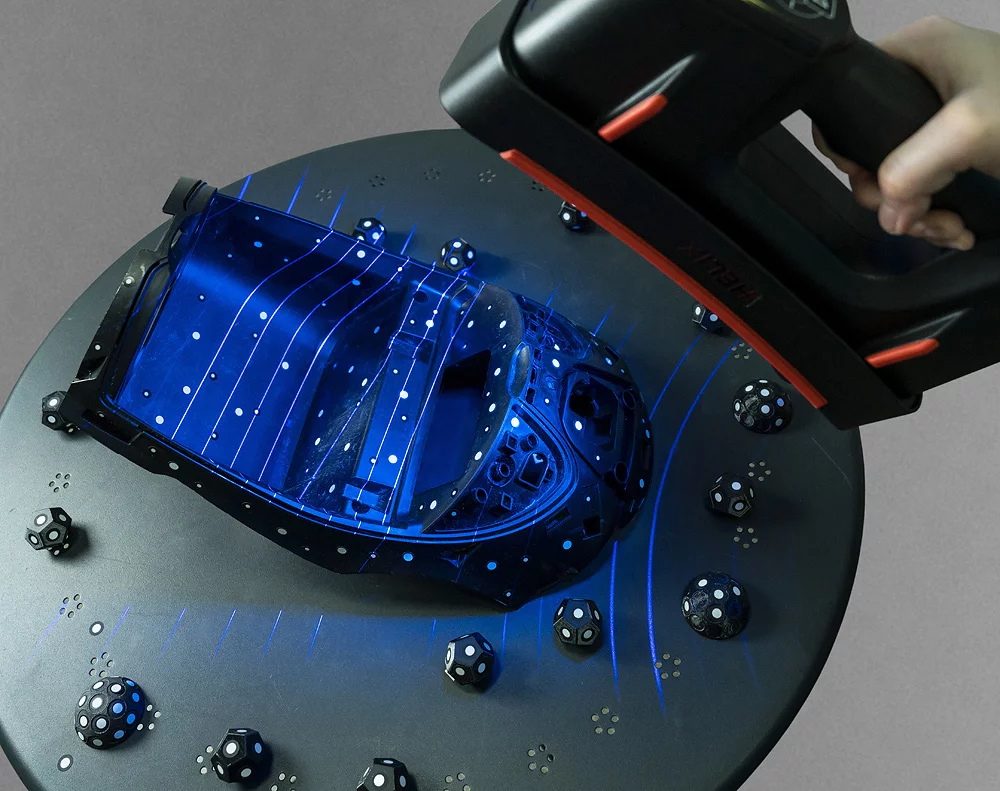

Представленный рынку в 2024 году лазерный ручной 3D-сканер RangeVision Helix только начинает набирать популярность. Производитель оснастил устройство синим лазером, длина волны которого короче, чем красного (450-495 нм против 620-750 нм), что обеспечивает более высокую точность при оцифровке сложных объектов. Синий лазер сканирует поверхности при любом внешнем освещении с точностью до 35 мкм и 3D-разрешением до 0,15 мм.
RangeVision Helix оснащен двумя камерами с разрешением 1,8 Мп и имеет два режима сканирования. Высокая производительность достигается в режиме сканирования семью линиями и позволяет сканировать со скоростью 1,2 миллиона точек в секунду, а режим сканирования одной линией предназначен для получения более детальной информации о пазах и внутренних полостях, мелких деталях и технических отверстиях.
Удобство использования достигается за счет небольшого веса сканирующего модуля, а также наличия управляющих кнопок на корпусе устройства, позволяющих прямо во время сканирования изменять режимы работы, такие как яркость, количество линий и вид. Специальный индикатор на рукоятке помогает определять оптимальное расстояние до объектов.

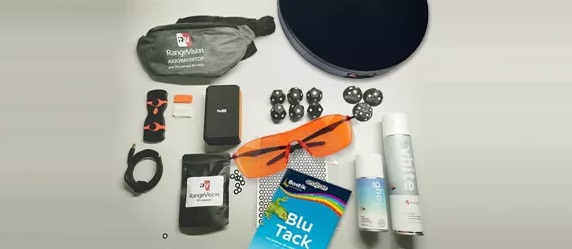

Заявленная область сканирования составляет 320х240 мм, а диапазон размеров объектов может составлять от пяти сантиметров до пяти метров. Комплектация включает набор маркеров, удобный транспортировочный кейс, калибровочное поле, дополнительные инструменты и лицензионный ключ для работы с программным обеспечением RV 3D Studio в версии для сканеров Helix.

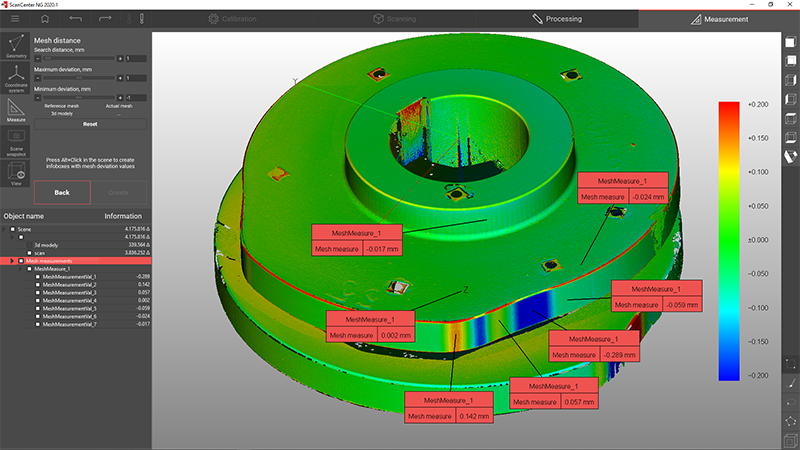

Программное обеспечение позволяет использовать готовые маркерные подложки, ускоряющие и упрощающие сканирование объектов сопоставимого размера, имеет функционал встроенного инспекционного контроля геометрии за счет сравнения исходных и фактических полигональных сеток и способен экспортировать данные в самых популярных форматах — OBJ, PLY, STL, PTX и ASCII. Функция импорта CAD-файлов в универсальном формате STP с автоматической триангуляцией сеток обеспечивает связь RV 3D Studio с системами 3D-моделирования.
Дополнительные опции включают различные типы меток, матирующий спрей, поворотный стол и внешний аккумулятор с сумкой и проводом, позволяющий работать без подключения к электросети.
Технические характеристики 3D-сканера RangeVision Helix:3D-сканер RangeVision Helix можно приобрести в нашем магазине за 495 000 рублей.
Видеообзор сканера RangeVision Helix:

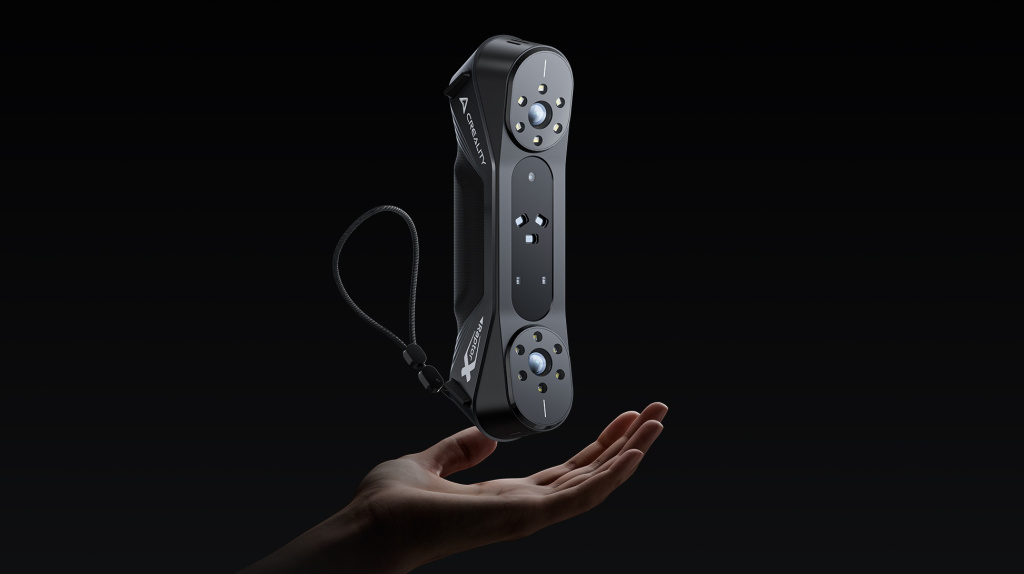

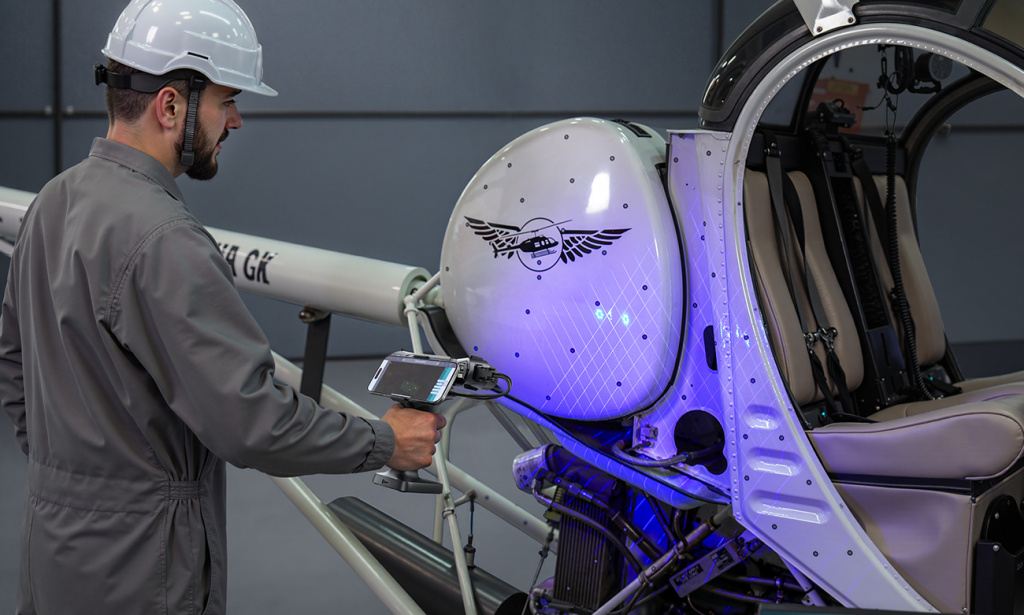

Возвращаясь к практичности и универсальности, рассмотрим гибридный 3D-сканер Raptor X от компании Creality, комбинирующий два типа излучателей — синий лазер и инфракрасную структурированную подсветку. Мы добавили его в сравнение по той причине, что он находится в той же ценовой категории, что и лазерные сканеры Scanform и Helix.
Сканер работает в нескольких режимах, включающих режим высокой производительности с тридцатью четырьмя перекрестными лазерными линиями, режим повышенной точности с семью параллельными лазерными линиями и режим оцифровки с помощью инфракрасной структурированной подсветки, позволяющий сканировать в цвете с высокой скоростью получения данных.
Точность сканирования с использованием синих лазеров составляет 0,02 мм, а объемная точность — 0,02 мм + 0,06 мм/м, что вполне можно отнести к метрологическому уровню. Скорость сканирования семью параллельными лазерными линиями достигает 420 000 измерений в секунду, а при сканировании тридцатью четырьмя линиями — 1 020 000 точек. В лазерном режиме сканер способен работать с объектам размерами от пяти миллиметров до четырех метров.

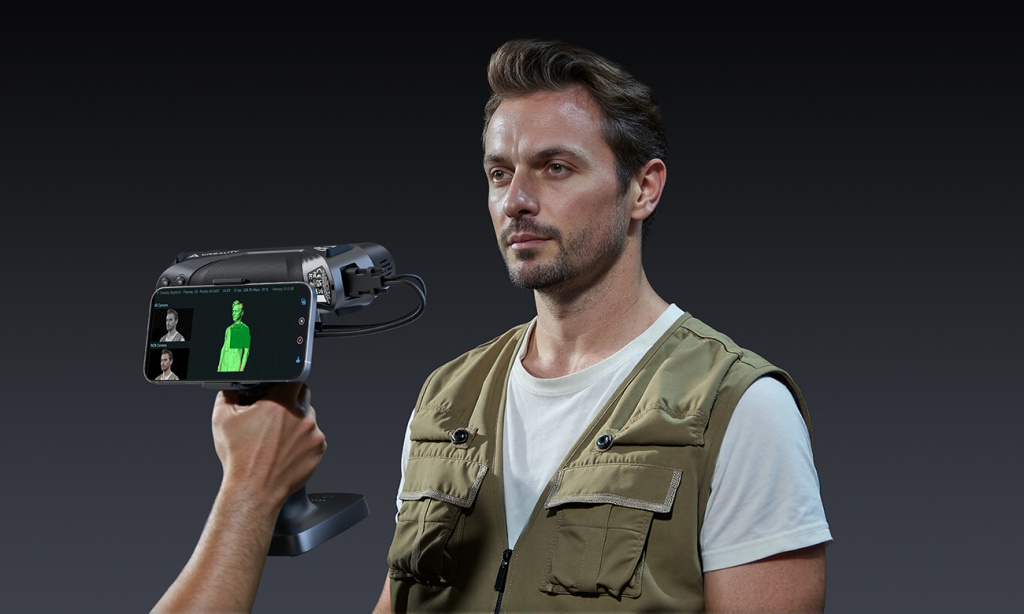

В инфракрасном режиме скорость сканирования объектов от 150 мм до 2 метров значительно выше и достигает 3 580 000 измерений в секунду. С другой стороны, в этом режиме немного хуже показатель точности, составляющий 0,05 мм при объемной точности 0,05 мм + 0,1 мм/м, что не мешает получать цветные 3D-сканы с высокой детализацией при различных условиях освещенности. Камеры с разрешением 2,3 Мп способны захватывать цветные текстуры с глубиной 24 бита во всех режимах работы.

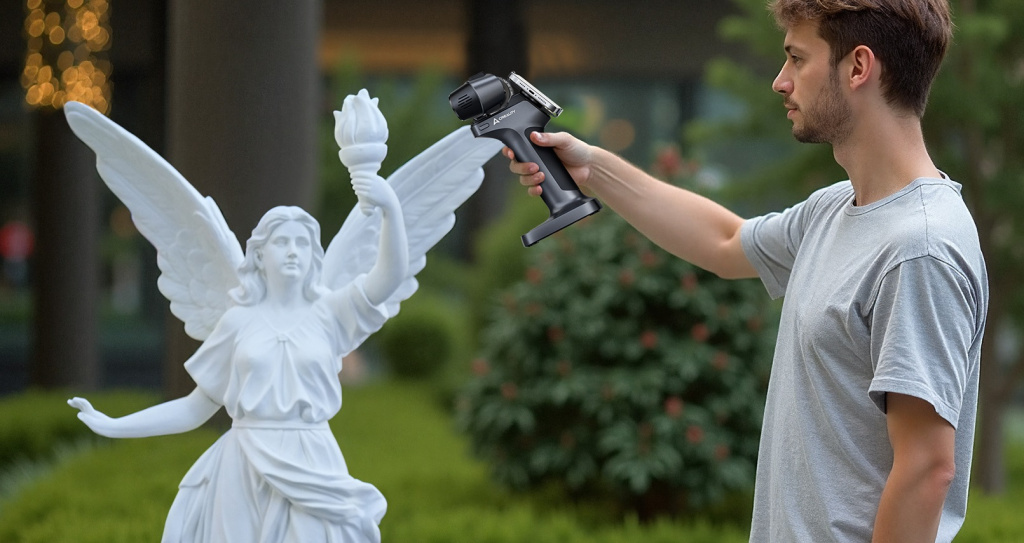

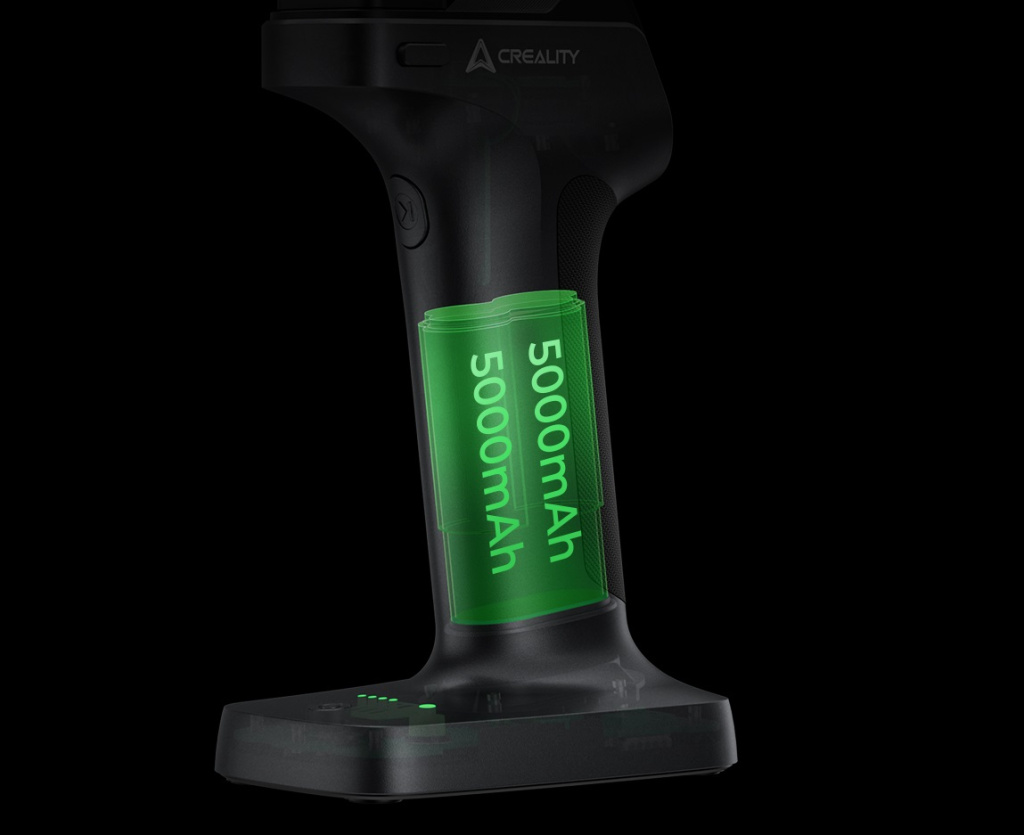

3D-сканер Raptor X оснащен модулем Wi-Fi для беспроводной передачи данных и рукояткой с батарейным блоком, а также усовершенствованным алгоритмом сжатия данных без потерь, что позволяет быстро и легко передавать данные по Wi-Fi 6 со сканера на компьютер. Аккумулятор обладает большой емкостью и заряжается до 80% всего за полтора часа.

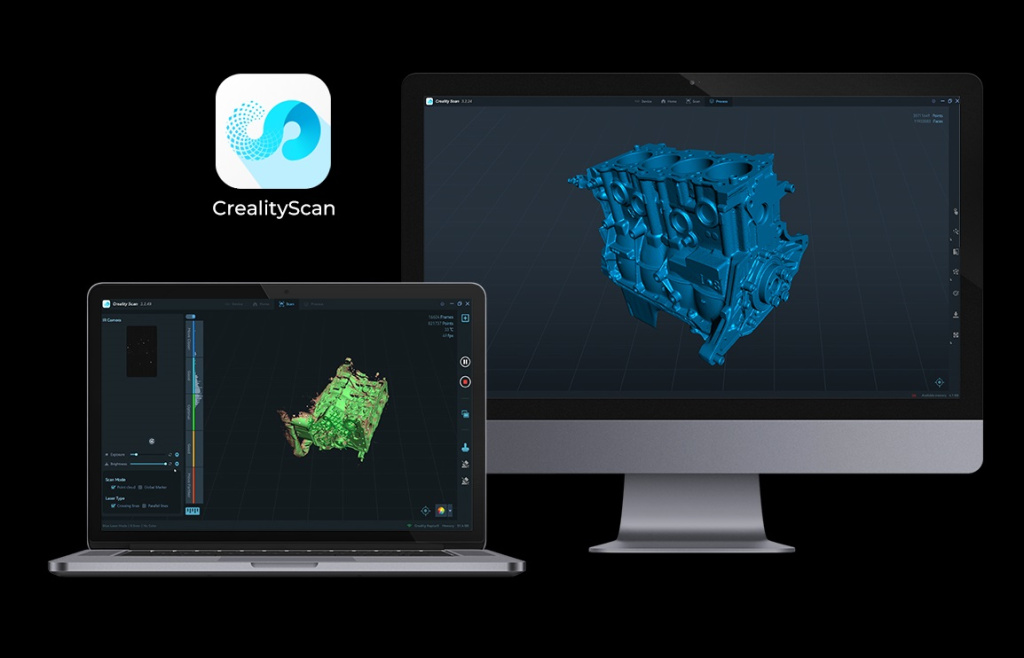

Для обработки данных используется программное обеспечение Creality Scan с богатым функционалом, включающим оптимизацию моделей в один клик, многопозиционное автоматическое выравнивание, шумоподавление, упрощение топологии, отображение цветных текстур.
Технические характеристики 3D-сканера Creality Raptor X:
Видеообзор 3D-сканера Creality Raptor X
|
|
ScanForm L5 | RangeVision Helix |
Creality Raptor X |
| Режимы сканирования | 7 лазерных линий |
7 лазерных линий
1 лазерная линия |
34 лазерных линии 7 лазерных линий ИК-режим (NIR) |
| Точность | 0,040 мм |
0,035 мм |
0,02 мм (лазер) 0,05 мм (NIR) |
| Скорость сканирования | 1 100 000 точек/с | 1 200 000 точек/с |
420000-1020000 точек/с (лазер) 3580000 точек/с (NIR) |
|
Сканирование текстур |
Нет | Нет | Да |
| Размер области сканирования | 300х480 мм | 320х240 мм |
от 270х170 мм до 452х348 (лазер) 665х574 мм (NIR) |
| Размеры объектов | от 100 мм до 4 м | от 50 мм до 5 м |
от 5 мм до 4 м (лазер) от 150 мм до 2 м (NIR) |
|
Вес |
950 г | 900 г | 405 г (без аккумуляторного блока) |
|
Беспроводная передача данных |
Нет | Нет | Да |
|
Цена |
455 000 руб. | 495 000 руб. |
439 000 руб |
Невооруженным взглядом видно, что практически по всем позициям выигрывает сканер Creality Raptor X, что еще раз говорит о том, что с в связи с быстрым развитием технологий и высокой конкуренцией между производителями продвинутые устройства становятся более доступными, не требующими значительных инвестиций. Преимущество российских сканеров — наличие технической и сервисной поддержки и большой базы знаний.
Если сравнивать отечественные сканеры, то отличия тоже найдутся. Scanform L5 умеет объединять сканы разного разрешения, не теряя детализацию, а Helix — нет. В Scanform L5 есть индикация плотности сеток, в Helix — нет. С другой стороны, Helix собирает данные немного быстрее, к тому же можно сравнить два модели и наложить карту отклонений, чего не позволяет Scanform. У Raptor X параметры поинтереснее — гибридная подсветка и больше лазерных линий. По результатам наших испытаний на эталонах сканер показал заявленную точность, но, к сожалению, он не входит в реестр средств измерений и не сможет туда войти, в отличие от российских 3D-сканеров.

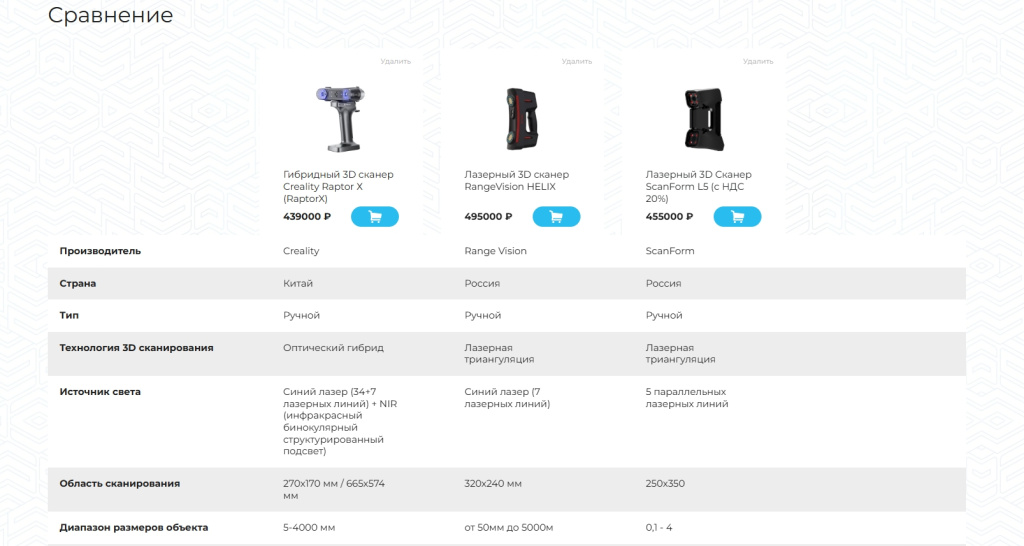

Более подробно сравнить характеристики оборудования вы можете в нашем каталоге, добавив товары к сравнению:
Наша компания поможет подобрать эффективные решения для выполнения конкретных задач по 3D-сканированию. Свяжитесь с нами и получите подробную консультацию по выбору, запуску и обслуживанию оборудования.
